Fondations

Après les travaux de sol et de viabilité, on pose une fondation de simples longrines présentant un vide sanitaire de 60 cm. Les modules autoporteurs y sont posés directement. Il n'est donc pas nécessaire de construire une dalle. Le toit des modules est construit pour une charge de 300 kg/m². Il est à noter que le faible poids des constructions autorise leur implantation sur des terrains plus difficiles d'accès et de plus faible portance, qui ne pourraient recevoir des constructions traditionnelles.

Voiries et Réseaux Divers

Les attentes Eau Potable, EDF, GDF, Eaux Usées, Eaux Pluviales, Téléphone, seront implantées sur le site par le commanditaire, et en fonction des aménagements des modules retenus, ainsi que les raccordements de plomberie et d'électricité. Toutes tuyauteries et canalisations CPVC, HTA, sont aux normes européennes et diamètres en vigueur.

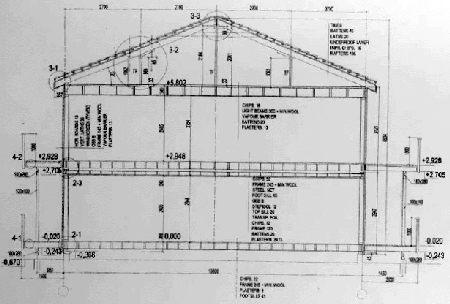

Construction

cqfd

Les sols, murs et toits sont composés de poteaux et poutres en bois. Les sections et les assemblages sont calculés afin de satisfaire aux normes et contraintes de charges admissibles. Les parements intérieurs fixés sur l'ossature sont en contreplaqué de 12 mm et en plâtre de 10 mm d'épaisseur. -Isolation par laine de roche en remplissage de l'épaisseur des panneaux, 150-250mm. Les parements extérieurs sont en OSB de 12 mm d'épaisseur.

Sols

  • ossature de section 245x45 mm.

Murs

  • ossature de section 120x45 mm.

Toits

  • ossature de section 245x45 mm ;
  • dans le cadre d'une construction en R+1, réalisation d'un double solivage transversal ;
  • le solivage haut du plancher R+1 est désolidarisé du solivage support de plafond.

Façades

  • 30 mm liteaux à l'extérieur des murs permettent d'une espace d'air, pour recevoir une finition de façade par lambris en bois d'une épaisseur d'environ 20 mm ;
  • enduit ;
  • pierres/briques.

Toitures

  • les rampants sont composés d'une ossature bois de min. 150 mm d'épaisseur ;
  • parement extérieur en panneaux d'OSB de 12 mm d'épaisseur recevant une nappe de liteaux de section min. 25x45mm pour support de la couverture en bacs acier de couleur et nervures adaptées aux régions d'implantation ;
  • gouttières et descentes EP en PVC sur planche de rive filante ;
  • toutes sujétions de pose et fixation (Gouttière pliée) ;
  • couverture par bacs acier 0,75mm d'ép., charge d'exploitation 300 à 1000daN/m², galvanisé en sous-face et laqué en face extérieure. LTP 45 Lindab ou équivalent.

Cloisonnement intérieur

  • suivant les aménagements intérieurs retenus, les cloisons sont composées d'une ossature de tasseaux bois de 50mm d'épaisseur avec parements deux faces en contre plaqué de 12mm d'ép. ou 10mm plâtre ;
  • les cabines sanitaires reçoivent un parement extérieur en contre plaqué de même nature que les cloisons ou parements intérieur des façades.

Menuiseries extérieures bois

porte fenêtre

  • l'épaisseur du dormant et de l'ouvrant sera de 46mm minimum ;
  • rainure d'évacuation des eaux de ruissellement. Joints d'étanchéité FOAM ;
  • seuil agréé pour le franchissement des personnes à mobilité réduite ;
  • double vitrage de 20mm minimum, avec lame de gaz Argon ;
  • crémone trois points ;
  • canon européen pour porte fenêtre ;
  • norme Thermique TH8 ;
  • norme Acoustique AC1 Étanchéité Air, Eau, Vent A3 E6B VB3 ;
  • conformité aux normes NF, CEKAL, Acotherm, CSTBAT, ou norme européenne.

porte d'entrée

  • portes d'accès dim. 215x90cm ;
  • porte isolée, épaisseur du dormant 45mm et 46mm pour l'ouvrant (valeurs minimales), seuil bois de faible hauteur pour personnes à mobilité réduite ;
  • 3 paumelles, et joint périphérique d'étanchéité ;
  • fermeture 3 points, canon européen.

volets

  • volet bois ou PVC à persiennes. Classe 3 pour le bois.

Cuisine

  • meuble menuisé de série, finition bois vernis qualité marine ou mélaminé ;
  • équipement : 1 bac inox avec égouttoir incorporé en plan de travail, compris bonde et siphon ;
  • robinetterie mélangeuse ;
  • tous flexibles de raccordements en attente pour raccordement sur alimentation d'eau potable et évacuation sur eaux usées.

Salle de douche

  • cabine 3 fonctions WC, douche et lavabo ;
  • équipement complémentaire : huisserie et porte, patère, miroir, avec accessoires de type porte-savon, robinetterie, siphons, douchette, luminaire avec interrupteur extérieur d'allumage, prise de courant ;
  • liaisons électriques conformes aux normes européennes ;
  • réseaux cuivre ou PER, accessible par trappe de visite ;
  • finition extérieure bois dito cloison.

Électricité / chauffage

  • installation en encastrée, conforme aux recommandations ;
  • promotelec et norme européennes, notamment les sections de câbles sous gaines adaptées aux réseaux desservis ;
  • mise à la terre ;
  • tableau abonné avec disjoncteur différentiel 40A/30mA, coupes circuits magnéto-thermiques de puissances variables suivant les circuits protégés (20A cuisine, 16A pour les PC, 10A pour l'éclairage) ;
  • relais jour nuit pour chauffe eau ;
  • liaisons équipotentielles ;
  • circuit de 5 PC 10/16A+T et 1 prise commandée depuis l'entrée ;
  • alimentation cabine sanitaire ;
  • alimentation cuisine ;
  • 1 chauffe eau env. 100litres, avec groupe de sécurité ;
  • 2 prise TV ;
  • 2 prises téléphone/ internet ;
  • chauffage par convecteurs de type radiant de norme NF, de puissance adaptée au volume habitable.

Plomberie

  • évacuation des condensas pour ballon d'eau chaude.

Balcons

  • balcons de lames striées en pin traité, largeur de 94mm et ép. 21mm ;
  • lames de bois fixées sur lambourdes transversales ;
  • fixations sur façade du module et appuis sur pilotis en bois.
