L’accompagnement de projet est réalisé par l’industriel Xella Thermopierre à différents stades:
Etudes en amont
- Quantitatifs et estimatifs s’appuyant sur :

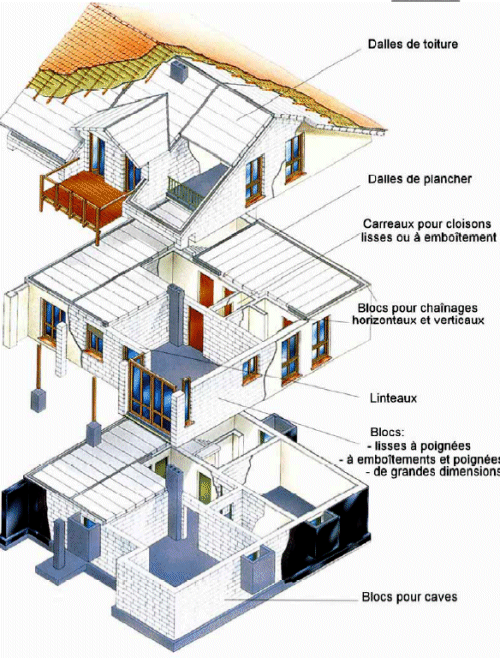

- un assortiment complet de produits et accessoires : blocs standards, blocs d’angle, blocs U de chaînage ;
- des éléments de structure préfabriqués : linteaux, U coquille, faux linteaux devant volet roulant (suppression des coffrages = gain de temps), planchers et toitures (absence d’étaiement, rapidité de mise en oeuvre), planelles isolantes, aisés à mettre en oeuvre et permettant un gain de temps significatif.
- Possibilité de calepinage sur les produits de grande dimension (modul-blocs, planchers, toitures, CHE…) en liaison avec l’architecte afin d’optimiser la réalisation ;
exemple de calepinage
- Prise en compte des exigences réglementaires : utilisation de modèles éprouvés ou études réalisées par des BE structure, thermique et acoustiques en fonction des projets.
Maçonnerie THERMOPIERRE 10 montée à joints verticaux secs
Type et dimensions
(h xL) du bloc (cm)
|
Epaisseur du bloc (cm)
|
Epaisseur du mur (cm)
|
Résistance thermique du mur non enduit (m².K/W)
|
Coefficient U du mur enduit 2 faces (W/m².K)
|
Résistance thermique du mur non enduit + plaque de plâtre (m².K/W):
|
Coefficient U du mur fini (W/m².K)
|
|
standards 25x62,5
|
20
|
22,5
|
1,84
|
0,49
|
1,99
|
0,45
|
|
22,5
|
25
|
2,07
|
0,44
|
2,22
|
0,41
|
|
25
|
27,5
|
2,30
|
0,40
|
2,45
|
0,38
|
|
27,5
|
30
|
2,53
|
0,36
|
2,68
|
0,35
|
|
30
|
32,5
|
2,75
|
0,34
|
2,90
|
0,32
|
|
32,5
|
35
|
2,98
|
0,31
|
3,13
|
0,30
|
|
36,5
|
39
|
3,35
|
0,28
|
3,50
|
0,27
|
|
37,5
|
40
|
3,44
|
0,27
|
3,59
|
0,26
|
|
Modulblocs 50x62,5
|
20
|
22,5
|
1,91
|
0,47
|
2,06
|
0,44
|
|
22,5
|
25
|
2,15
|
0,42
|
2,30
|
0,40
|
|
25
|
27,5
|
2,39
|
0,38
|
2,54
|
0,36
|
|
27,5
|
30
|
2,63
|
0,35
|
2,78
|
0,33
|
|
30
|
32,5
|
2,87
|
0,32
|
3,02
|
0,31
|
|
32,5
|
35
|
3,11
|
0,30
|
3,26
|
0,29
|
|
36,5
|
39
|
3,49
|
0,27
|
3,64
|
0,26
|
|
37,5
|
40
|
3,59
|
0,26
|
3,74
|
0,25
|
Organisation de chantier
- répartition des palettes sur site afin d’optimiser les quantités et les déplacements
- quantités et articles définis en amont et livrés au fur et à mesure de l’avancement du chantier
- pas de bétonnière ni mortier lors de l’élévation des murs (pas de sable ni ciment) = liberté de
mouvement + chantier propre.
Outillage, manutention
- facilité de manutention des blocs grâce aux poignées de préhension, et des éléments de structure, grâce au matériel de levage mis à disposition par l’industriel
- poids manipulé sur l’ouvrage (bloc + colle) sensiblement inférieur : 110 à 130 kg/m² contre 230 à 300 kg/m² pour les produits de gros oeuvre en béton ou brique.
- mise à disposition d’une scie électrique et des accessoires nécessaires : peigne à colle, taloche à poncer,… : nuisances sonores réduites.
- récupération des coupes jusqu’à 2cm: déchets minimisés sur chantier = coûts de mise en décharge réduits = chantier propre.
Formation et assistance technique chantier
- La formation des entreprises amenées à mettre en oeuvre du béton cellulaire fait partie des services apportés par l’industriel Xella. Dans un premier temps, l’entreprise passe par le Centre de formation Thermopierre. Ce centre de formation est agrée sous le numéro 82 38 03350 38
- Lors du démarrage de chantier et en cours de chantier, la validation des acquis est vérifiée par l’équipe
technique de Xella Thermopierre sur le ou les premiers chantiers.
Les relations entreprise-industriel sont ainsi renforcées et peuvent faire l’objet d’un accord de partenariat
véritable engagement réciproque gage de qualité de réalisation.
- En complément, une documentation composée de guides de mise en oeuvre et conseils est également
diffusée dans le cadre des formations, d’une part, ou à la demande des professionnels, d’autre part.
Second oeuvre : incidence sur prestation
- Gros oeuvre et second oeuvre peuvent se suivre sans que le gros oeuvre soit totalement terminé (charpente couverture)
- Electricité : réalisation de feuillures rapide, scie cloche ; mise en oeuvre sans le problème du doublage.Le rebouchage des saignées est réalisé au plâtre fort ou au mortier PREOREP.
- Menuiserie: pas de tapée ; pas de redressement au mortier en périphérie des ouvertures ; chevillage direct.
- Plomberie : facilité de percement; chevillage chimique ou plastique
- Pas de doublage = gain de temps : gros oeuvre (charpente + couverture) terminé pour intervention du second oeuvre sans soucis d’infiltration.
- La finition intérieure peut être démarrée avant l’exécution de l’enduit extérieur (bloc joint vertical collé)
Ce qu’il faut éviter
- conception du gros oeuvre : portée trop importante de planchers entraînant des limites de descentes de charges.
- plancher pré-dalles alvéolées: trop de contre flèche, d’où risque de fissuration.
- ouverture avec volet roulant trop grand : solutions d’habillage limitée
- séparatif léger : nécessite généralement la coupure du mur de façade pour l’acoustique entraînant des pertes de possibilité de stabilité. De plus cette disposition n’est pas toujours acceptée par l’architecte. Pour éviter de couper la façade, une solution est l’étude utilisant deux cloisons hauteur d’étage + laine minérale intercalée.
- Meneau de faible largeur : descente de charge vite limitée nécessitant le recours à un meneau armé
Ce qui doit être surveillé
- arase de départ : le premier rang de blocs doit être parfaitement plan, afin de gagner du temps
sur les rangs suivants. La rapidité de mise en oeuvre s’appuie à la fois :
- sur la précision des blocs notamment leur hauteur,
- sur le régularité du joint de colle grâce à l’utilisation d’une truelle dentelée.
- finition intérieure : à bien définir sur le CCTP afin que l’entreprise chiffre la pose soignée ou pas (DTU 20-1).
- nature de la finition :
plâtre ou ratissage,
peinture, papier peint ou voile de verre.
- pose des menuiserie : tableau, feuillure, profondeur de feuillure, étanchéité de la menuiserie faite par : le menuisier, l’enduiseur ou le maçon. C’est à définir au départ.
- enduit extérieur : support type B exclusivement, attention aux briquettes de parement : limitées aux modénatures
- raccordements béton apparent / béton cellulaire : poutre extérieure, poteaux en façade, etc.. souligner le joint ou armer l’enduit
- acrotère : respecter le DTU 20.12 pas d’acrotère haut en maçonnerie
- raccords acoustiques : refend /façade escalier BA monte charge et ascenseur
|
|
