Système constructif : 1 unité d’habitations de maisons superposées en secteur 03 |
|

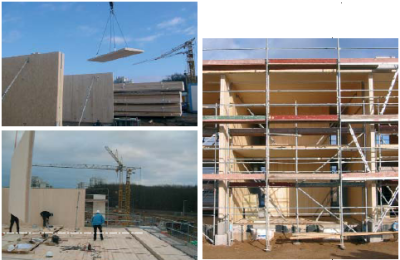

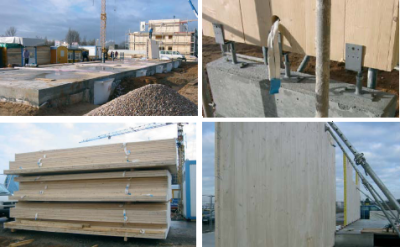

Terrassements La plateforme sera constituée par décapage des terres végétales et les terrassements seront au minimun du nécessaire afin d’impacter le moins possible la zone de réception des ouvrages. Le mouvement des terres sera à opérer en déblai remblai. Des sauts de loup seront creusés au droit des murs goutereaux afin de recevoir les massifs de têtes de pieux. Principe constructif La construction bois intègre la système et procédé Leno® pour les volumes d’habitation (immeubles d’habitations et maisons). Il est ici proposé d’étendre ce système afin de supprimer les travaux béton en infrastructure et d’avoir recours à la filière humide uniquement pour le coulage des pieux et de leur massif. Fondations spéciales Les panneaux bois Leno fonctionnant en poutre allège sont posés sur des massifs de fondations, massifs coulés sur pieux. Les fondations profondes sont descendues à 33 m de profondeur. Elles sont reliées entre elles par longrine béton, faisant l’économie de soubassements enterrés. Structure bois - premières parois verticales Les premiers panneaux Leno® en 105 mm en 5 plis forment la structure de base de la construction, structure périphérique au droit des longrines. Ils reposent sur des massifs avec ferrures et reprennent les parois Leno®. L’utilisation du panneau Leno est une utilisation en poutre, la hauteur nécessaire est de 60 cm. Le plancher bas du RDC se retrouve ainsi à une altitude de +0.50 m. Il est suspendu aux panneaux périphériques Leno®. Structure bois - panneaux planchers et parois verticales
Le plancher bas ainsi que le plancher haut du RDC sont constitués par des panneaux Leno® de 105 mm, posés sur 3 appuis simples : 2 appuis périphériques et 1 appui central sur poutre Kerto. Les panneaux Leno® d’étages sont eux en 85 mm et 5 plis. Ils forment la superstructure et les parois verticales. Ils s’assemblent par ferrures en cornière acier toutes hauteur. Cloisons pleines bois Les cloisons sont en Leno® de 71 mm. elles ne transmettent aucune charge et recevront en tête un résilient de rupture de charge. Les parois verticales périphériques seront traitées avec une contre-cloisons Fermacell afin de passer librement les fluides. Structure bois - panneaux en toiture La toiture sera réalisée en panneau Leno ® et recevra une isolation extérieure par panneau rigide en laine de roche à lit croisé de 2 fois 80 mm. Un chevronnage bois supportera une couverture bac acier avec rive et débord de toiture Haironville, petites ondes. Isolation par l’extérieur
L’isolation sera adaptée selon l’orientation :

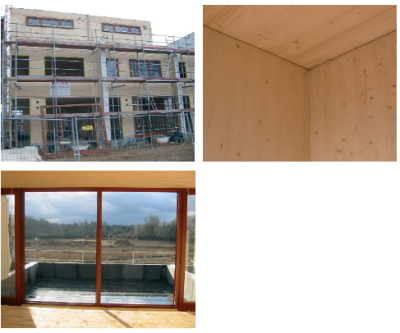

Menuiseries bois Les menuiseries extérieures seront en bois avec volume thermique de 4/6/4/6/4. Les menuiseries intérieures comme l’escalier balancé seront en bois de pays et les portes alvéolaires prépeintes. Equipements techniques Les équipements techniques seront tous en base : Plomberie en base, électricité en base, chauffage électrique. Finitions Les travaux en finition seront : peinture en murs périphériques, tout sols collés, linoléum en sol. Les cloisons massives et plafond bois massif apparents seront lasurés une couche. |
|

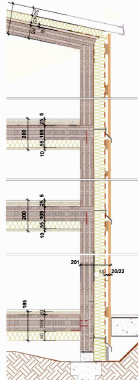

Parois Léno - Gebrick Liaison parois verticales / Toiture
Liaison parois verticales / Plancher
Liaison premier plancher Leno / Parois verticales
|
 |
Parois verticales courantes
Pose des panneaux GEBRIK par vissage directement sur les panneaux massifs LENO |
 |

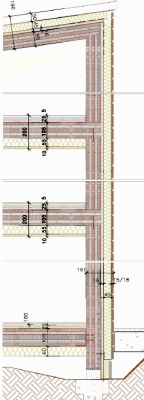

Parois Léno-Clins bois Liaison parois verticales / Toiture
Liaison parois verticales / Plancher
Liaison premier plancher Leno / Parois verticales
|
 |
Parois verticales courantes
Pose du littonage par vissage directement sur les panneaux massifs LENO |
 |
