Ligno Fux 4S
- Ep : 90 mm
- Élément de paroi porteur
- Sans parement intérieur
- Canaux pour équipements techniques
|
|
Ligno Fux 6 Tren
- Ep : 126 mm
- Élément de paroi massif porteur
- Surface intérieure fermée
- Parement intérieur fini poncé
|
 |
Ligno Vario 4S
- Ep : 90 mm
- Élément de parois intérieures porteur
- Sans parement (deux faces)
- Canaux pour équipements techniques
|
 |
Ligno Lux 5
- Ep : 110 mm
- Élément de paroi massif porteur
- Surface intérieure fermée
- Parement intérieur brut de sciage
|
 |

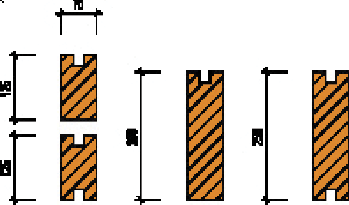

Lisses basses et hautes
- Les profils Ligno Trend permettent différents standards de hauteur
- Assemblage vertical des éléments par planches de recouvrement
|
 |
Données techniques et statiques des parois
| Sablière |
hauteur standard des éléments
|
|
2480
|
2980
|
| 125/125 |
2500
|
3000
|
| 125/250 |
2625
|
3215
|
| 250/250 |
2750
|
3250
|
| Type d'élément standard |
Hauteur
|
Vertical
|
Horizontal
|
Ep.
|
Largeur [mm]
|
|
|
|
| |
mm
|
[kN/m]
|
[kN/m]
|
[mm]
|
500
|
600 rainures & languettes
|
625
|
750
|
Ligno Fux 4S |
2480
|
ca. 74
|
ca. 10
|
90
|
+
|
|
+
|
+
|
Ligno Fux 4S |
2980
|
ca. 74
|
ca. 10
|
90
|
|
|
+
|
|
Ligno Lux 5 |
2480
|
ca. 80
|
ca. 10
|
110
|
+
|
|
+
|
+
|
Ligno Lux 5 |
2980
|
ca. 80
|
ca. 10
|
110
|
|
|
+
|
|
Ligno Fux 6 |
2480
|
ca.78
|
ca. 10
|
126
|
+
|
+
|
+
|
+
|
Ligno Fux 6 |
2980
|
ca.78
|
ca. 10
|
126
|
|
+
|
+
|
|
Ligno Vario 4S |
2480
|
31,8
|
4,0
|
90
|
|
|
+
|
|
Ligno Vario 4S |
2980
|
31,8
|
4,0
|
90
|
|
|
+
|
|
|

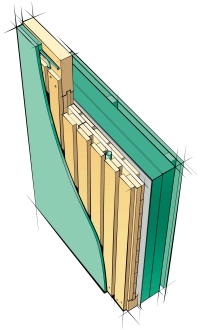

Exemple
Ligno Fux 4S avec :
- plaque de plâtre,
- 160 mm de laine de bois,
- Imper-respirant
- Façade ventilée
- Bardage (ou enduit)
Charge admissible : 73,8 kN/m linéaire de paroi
Tampon d'humidité : ± 1,3 Litres par m² de surface (_ = ± 5 %)
Confort d'été :
- Atténuation d'amplitude : 36
- Déphasage : 13 h 30
Isolation acoustique (bruits roses) : Rw ± 50 dB
Stabilité au feu : F30-B (plaque de plâtre 18mm) |
|
